R4S软路由以旁路由的形式接入网络教程

最近入手了一台R4S，这里记录了软路由以旁路由的形式接入网络的全过程。

其他设备都可以作为参考。

---

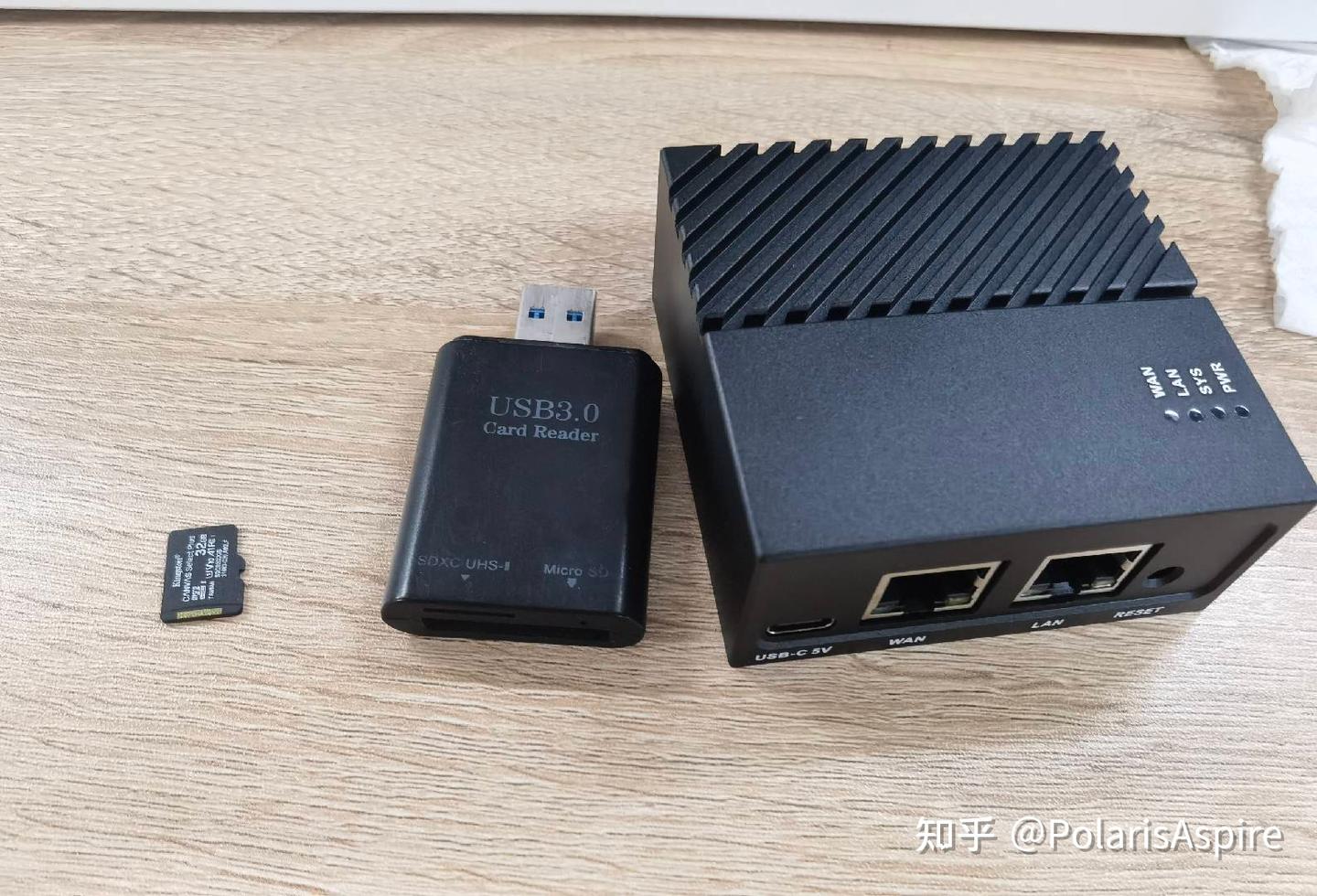

准备工具：

• TF卡
• 读卡器
• NanoPi-R4S

博客原文：

系统下载

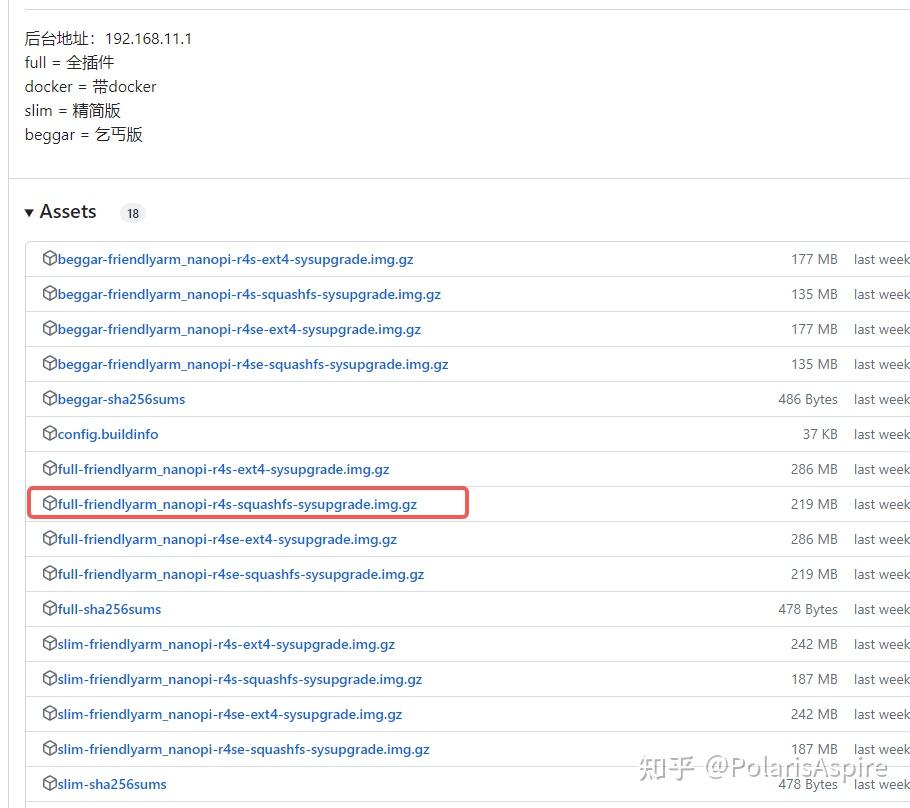

后台地址：192.168.11.1
full = 全插件
docker = 带docker
slim = 精简版
beggar = 乞丐版

推荐下载：
full-friendlyarm_nanopi-r4s-squashfs-sysupgrade.img.gz

下载完成后，将zip文件解压

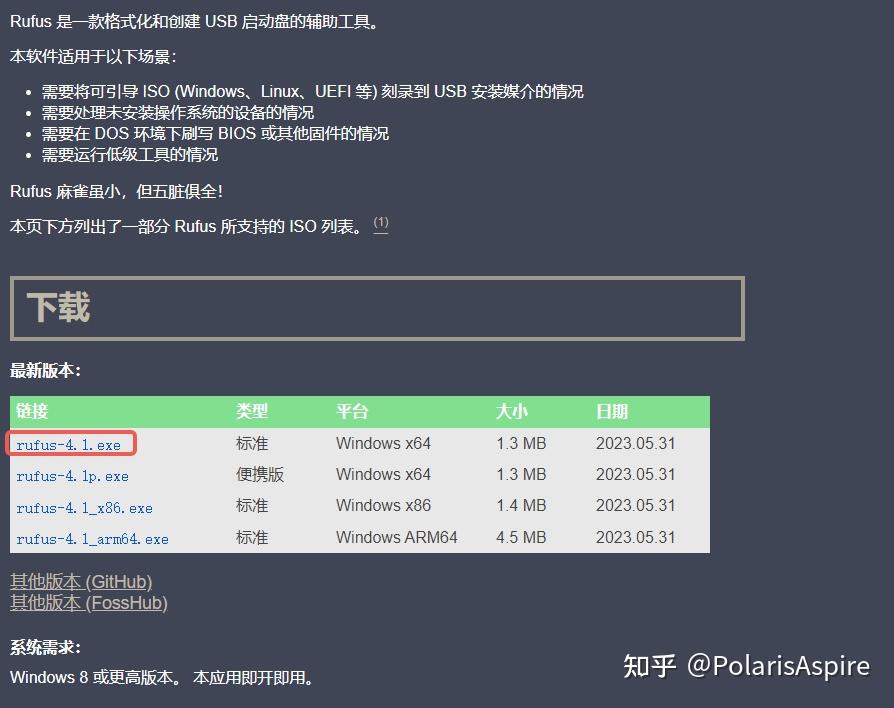

系统刻录工具下载

我这边使用的 Rufus来烧录系统

烧录系统

将 TF卡 用读卡器插到电脑上(有时候可能电脑不显示你插上的 TF卡)

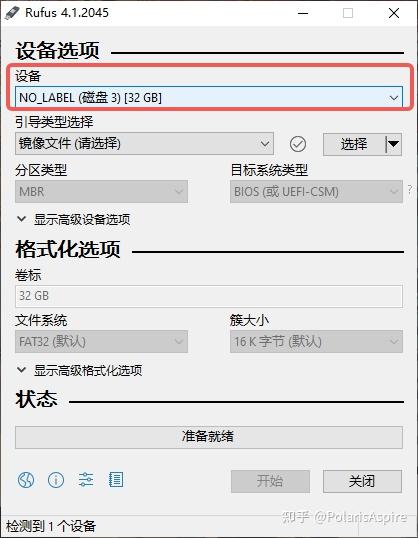

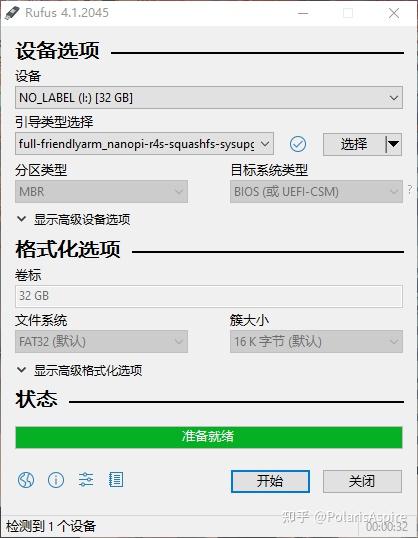

打开 rufus ，以 rufus 检测为准

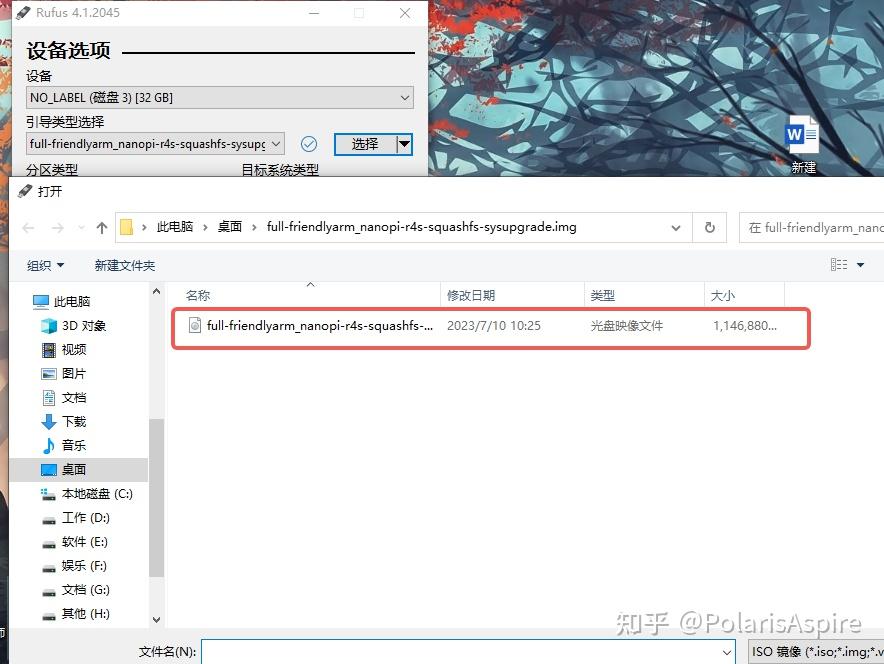

这里选择刚刚解压出来的镜像文件

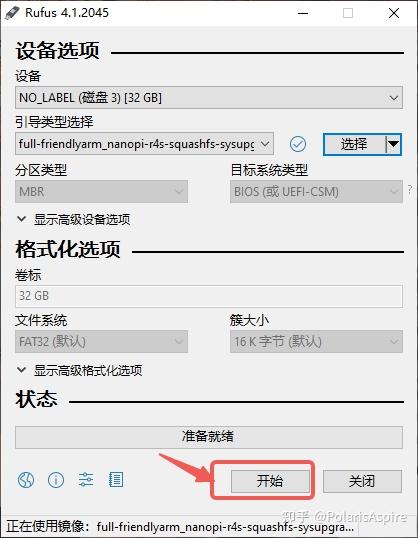

点击开始

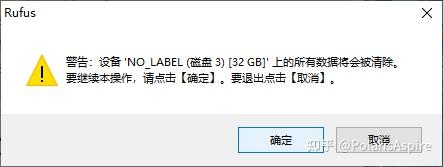

格式化确认

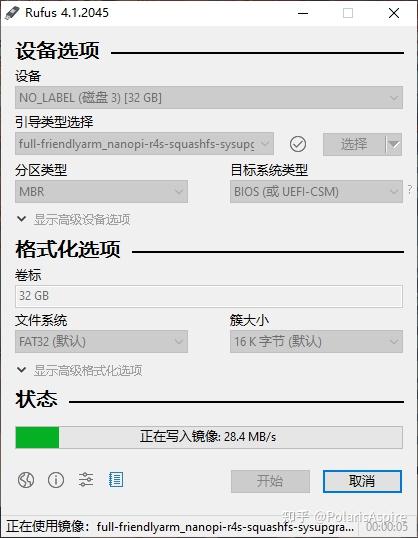

可以看到开始工作了

这样就是烧录好了

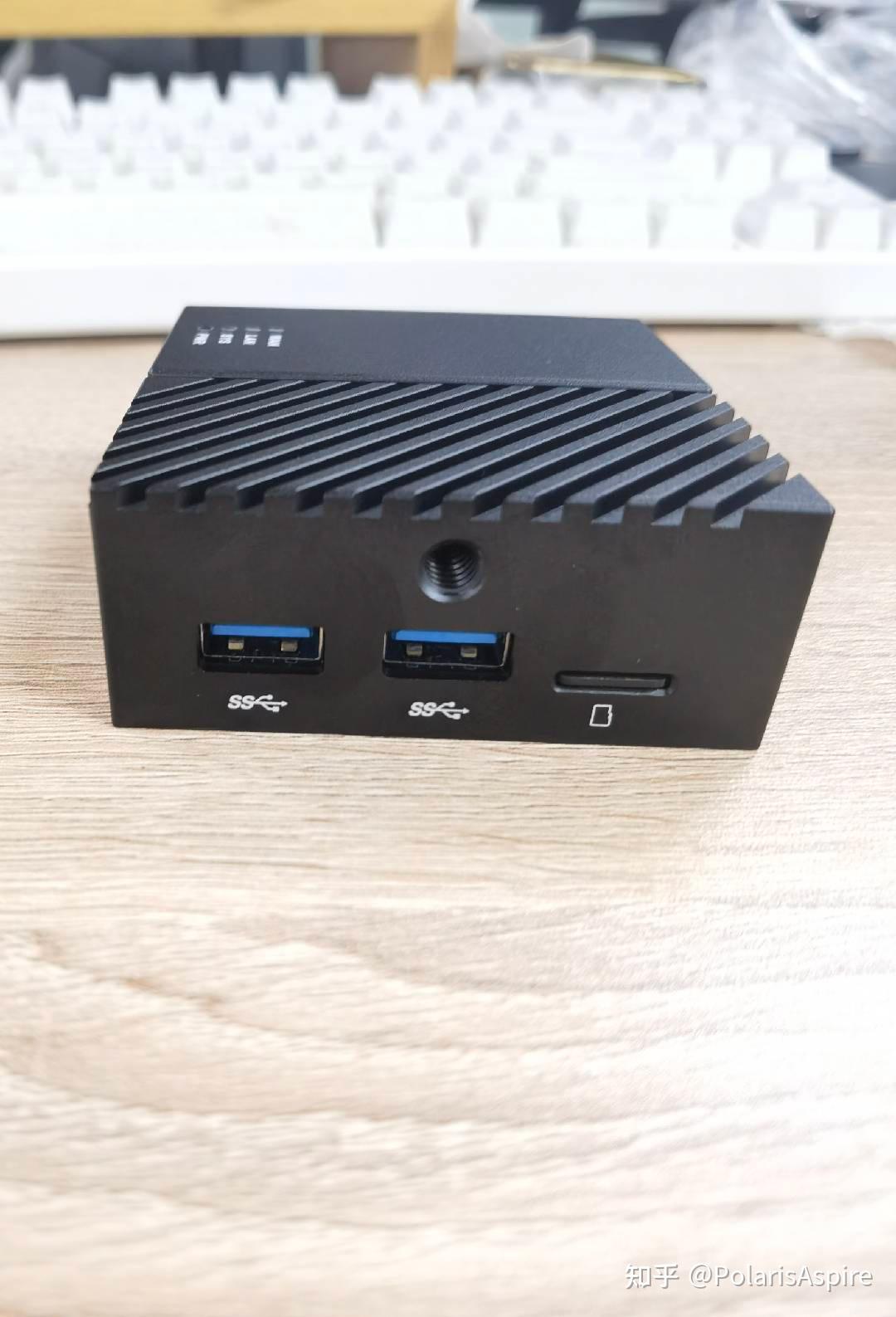

接下来弹出 TF卡 ，将 TF卡 安装到设备上

开机

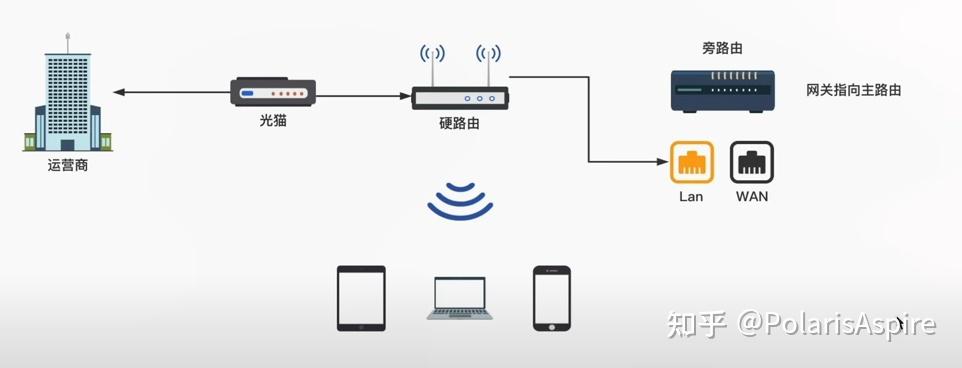

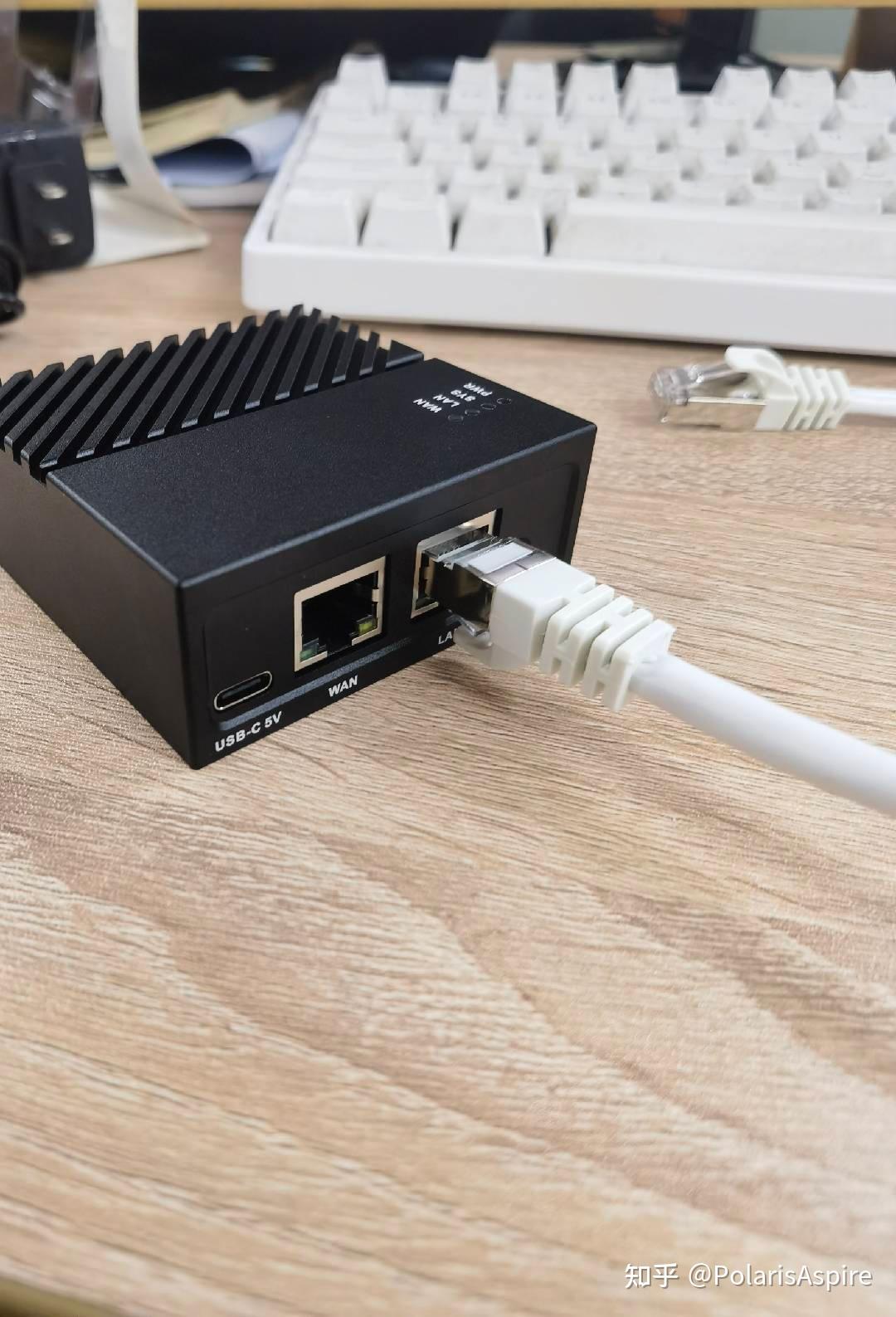

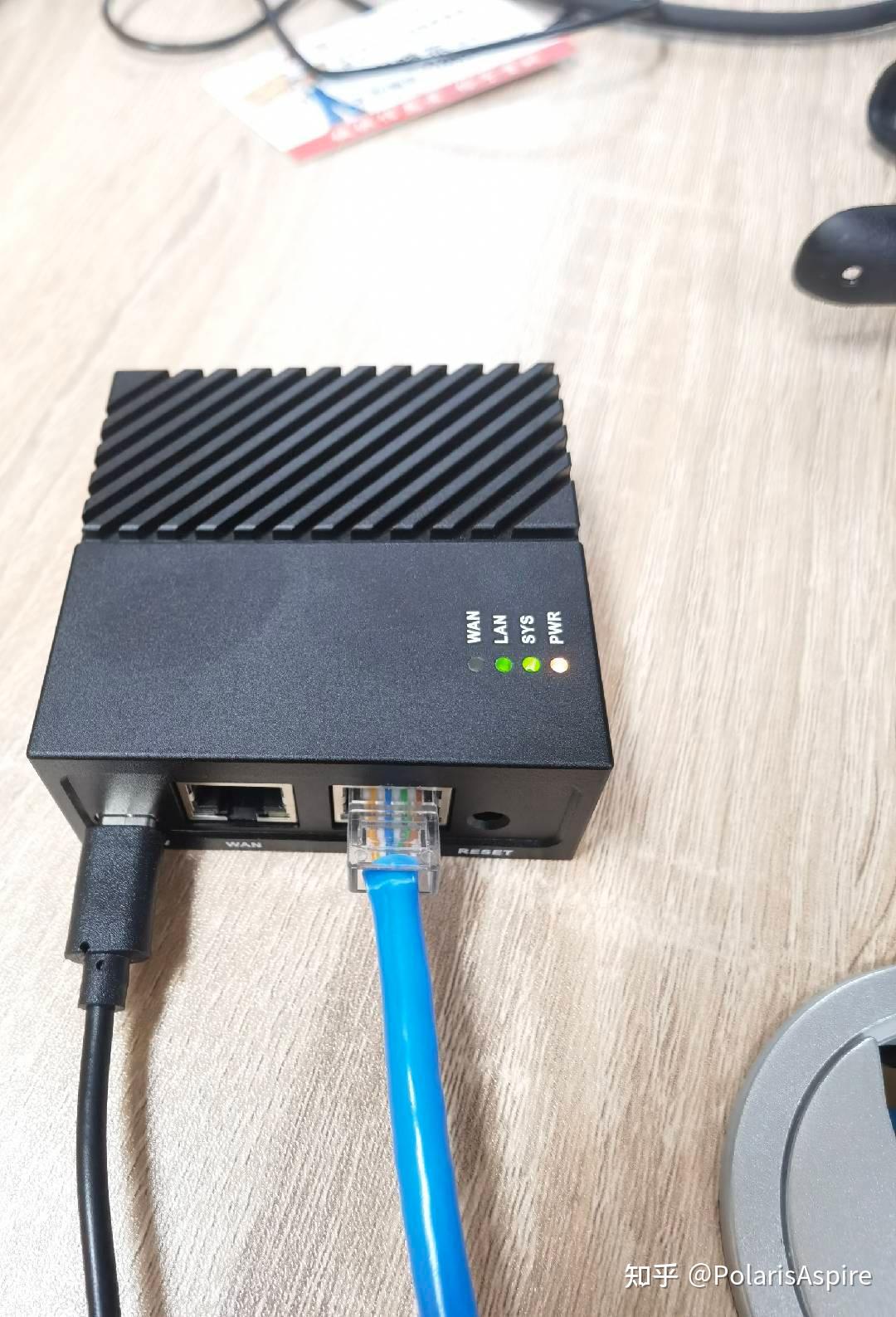

我们是用来做旁路由的，所以只需要将 R4S 的 LAN口，接入主路由出来的 LAN口即可

简单的说就是，把你任意原来可以用来插电脑的那根线，插到你的 R4S 的 LAN口即可

然后接通电源，开机（这里需要等待系统启动）

系统设置

进入管理后台

默认初始地址为：192.168.11.1

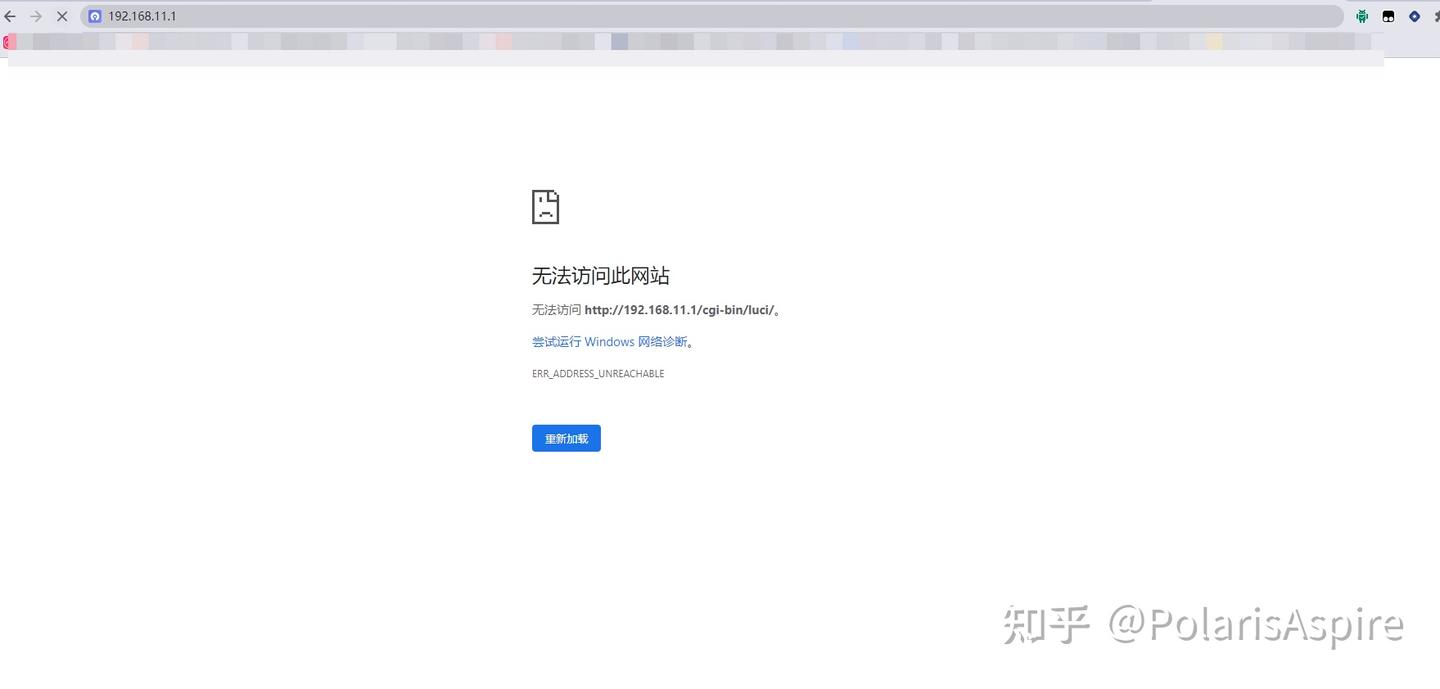

但是注意，这种旁路由接法，你目前是无法直接进入后台页面的

因为你的网段是 192.168.0.xx(或者其他)

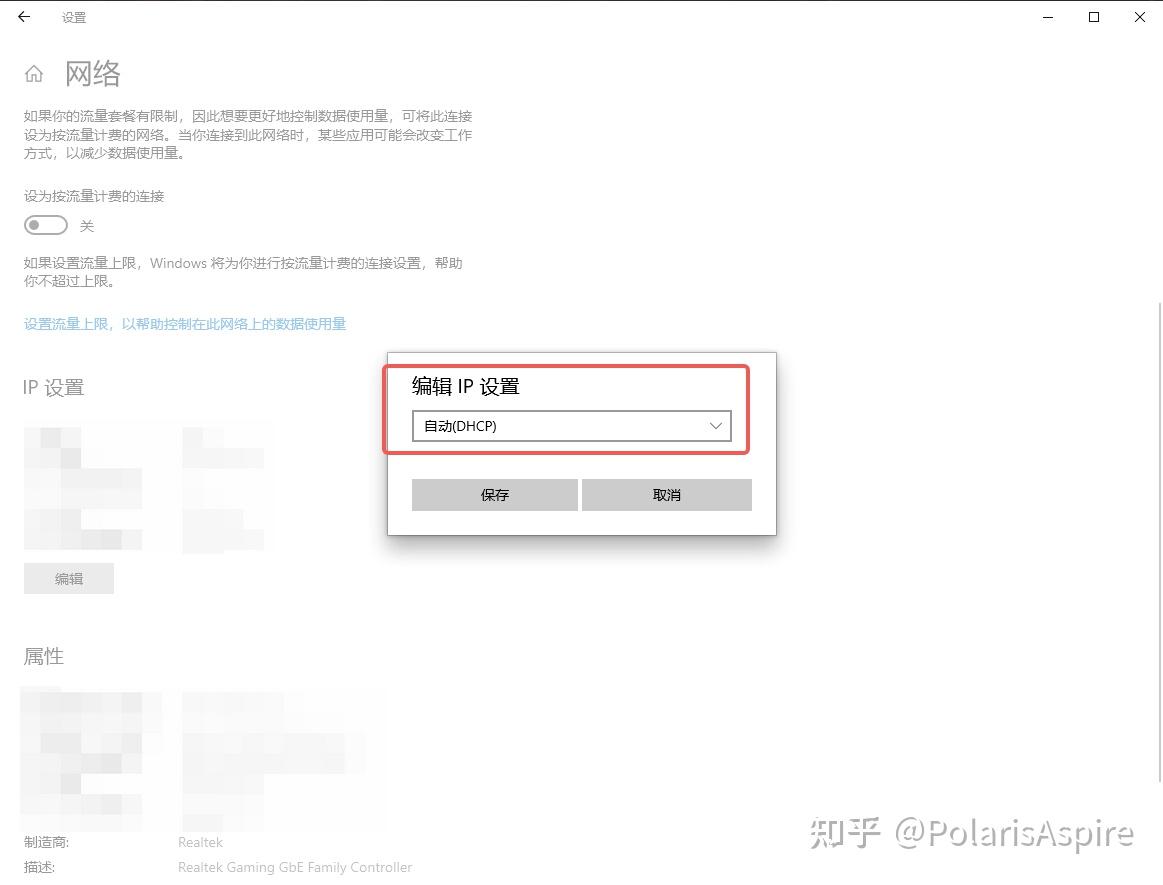

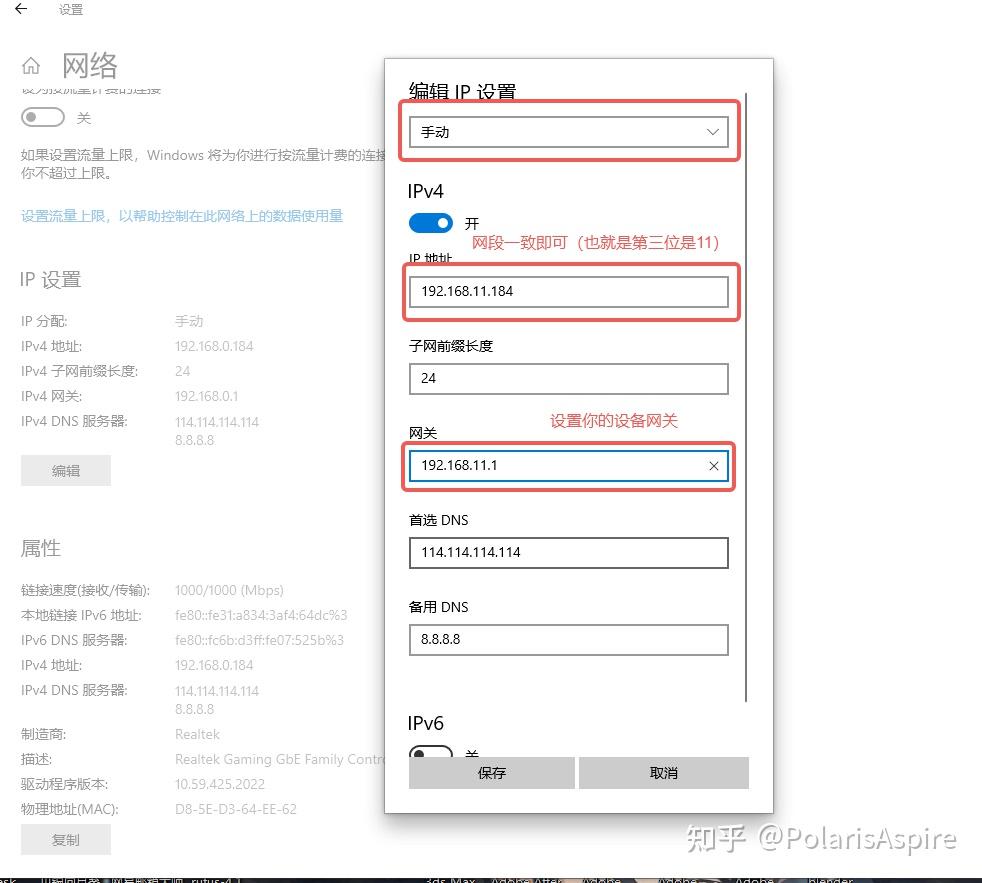

你需要在网络设置里修改一下网络环境

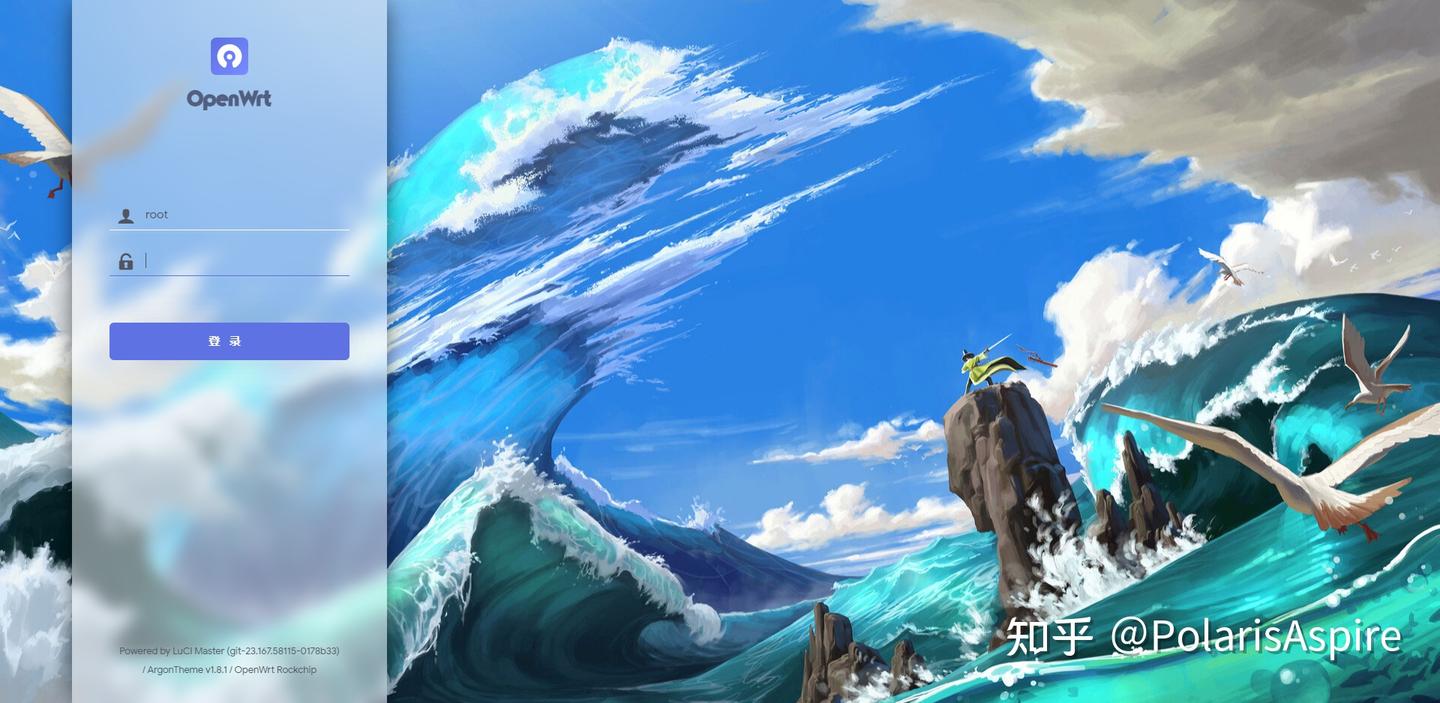

再次打开：

http://192.168.11.1/

默认的账号密码是： password

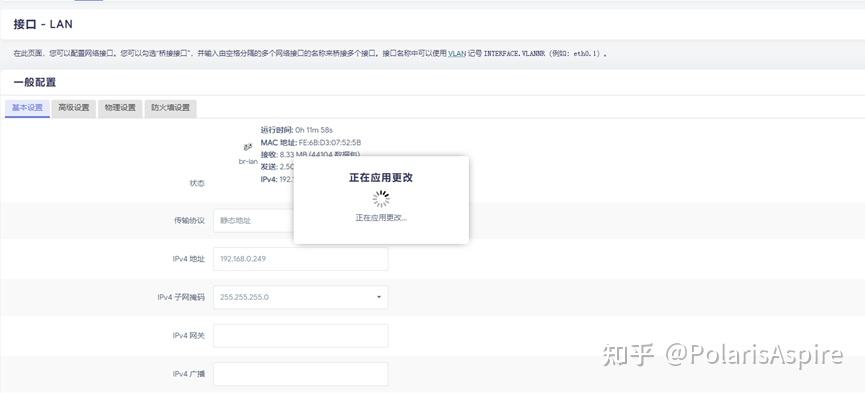

修改设备的ip

将设备的网段修改回主网： 192.168.0.xx

然后再将你自己的网络设置修改回来即可

比如我上面设置的：

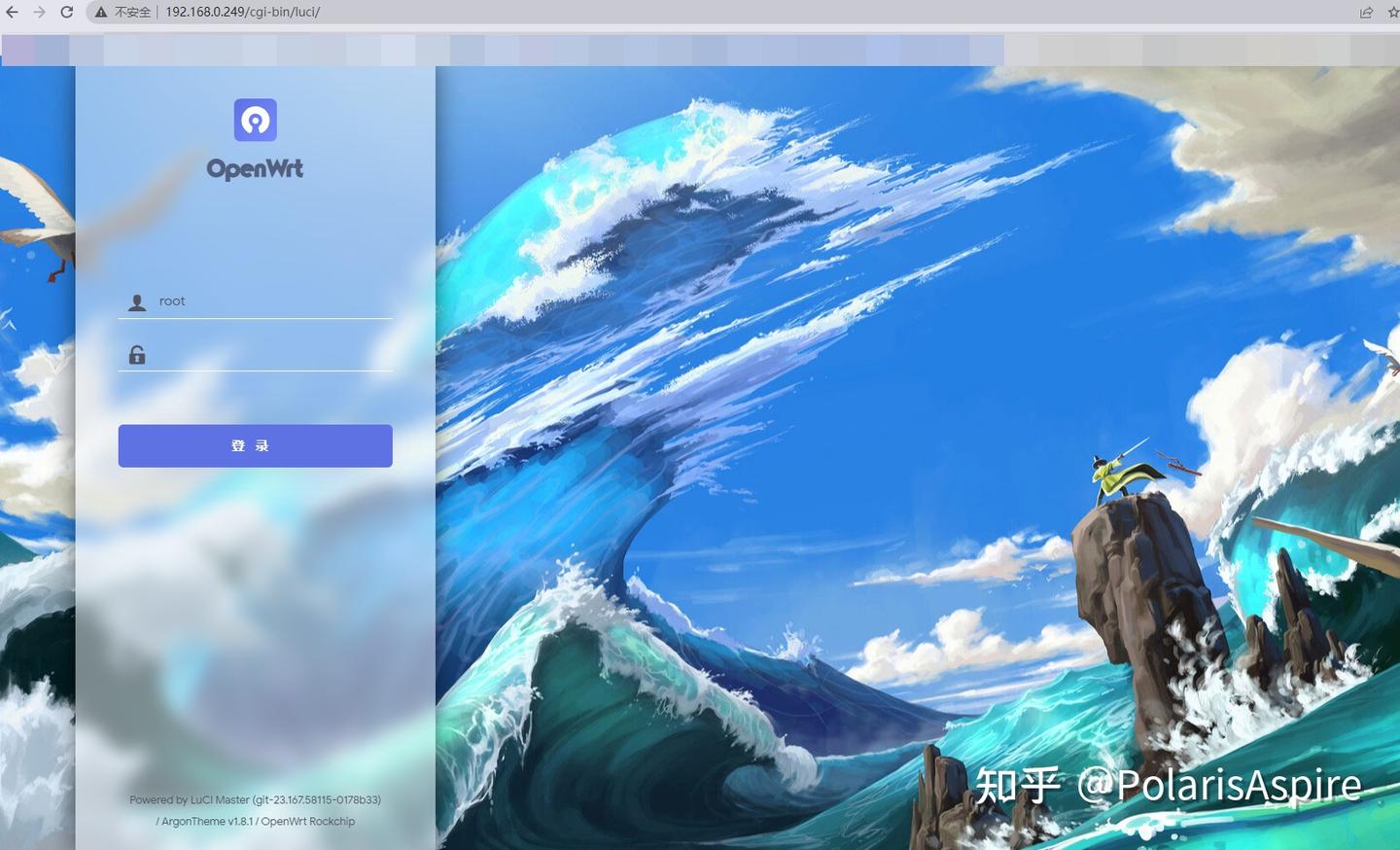

http://192.168.0.249/

现在就可以直接访问了

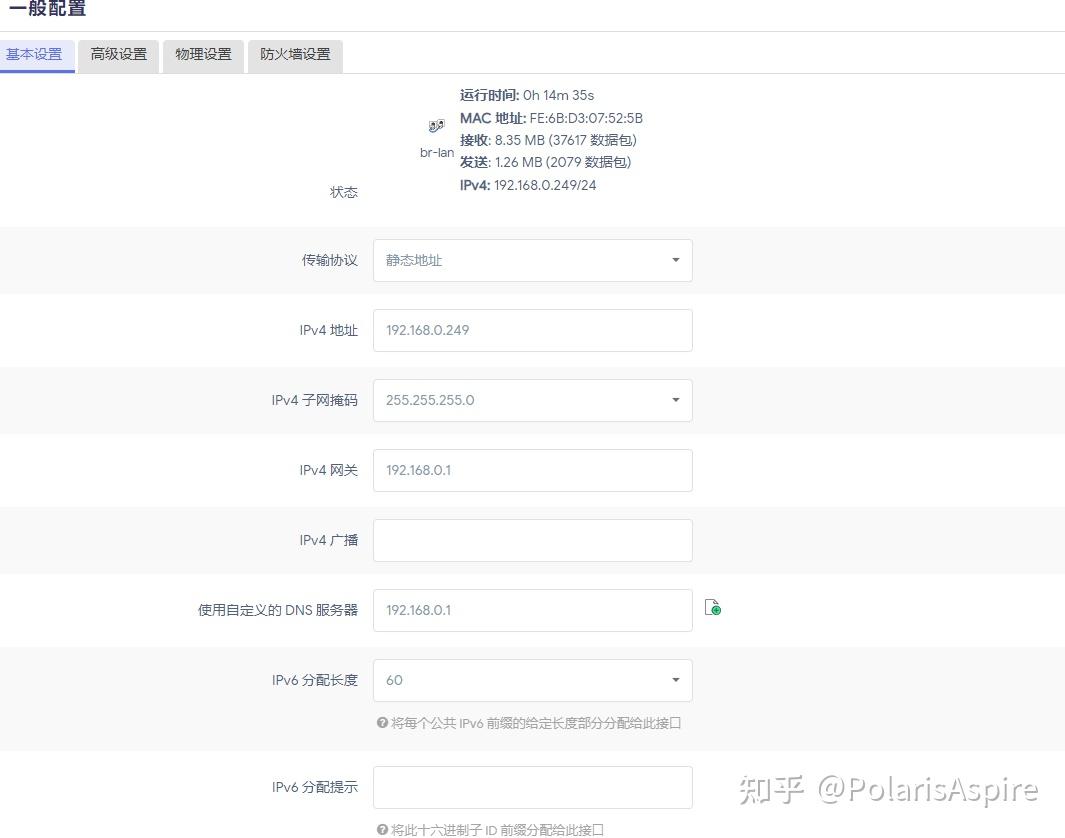

设置设备网关

你的旁路由网关需要设置为主路由的ip

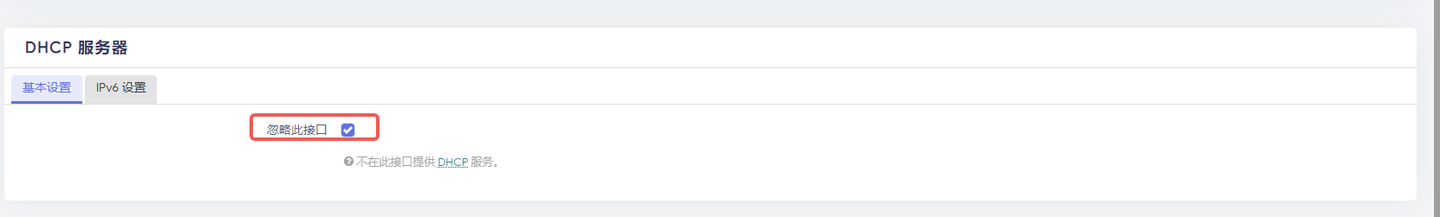

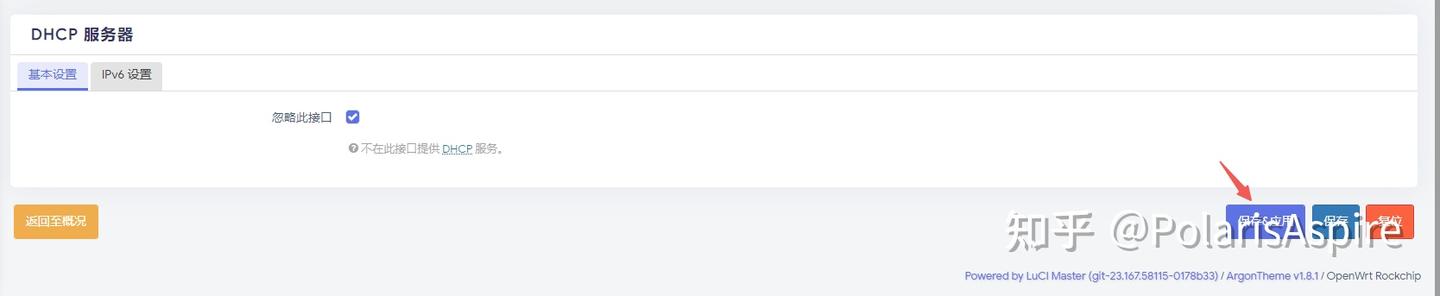

关闭DHCP,这一块由主路由处理

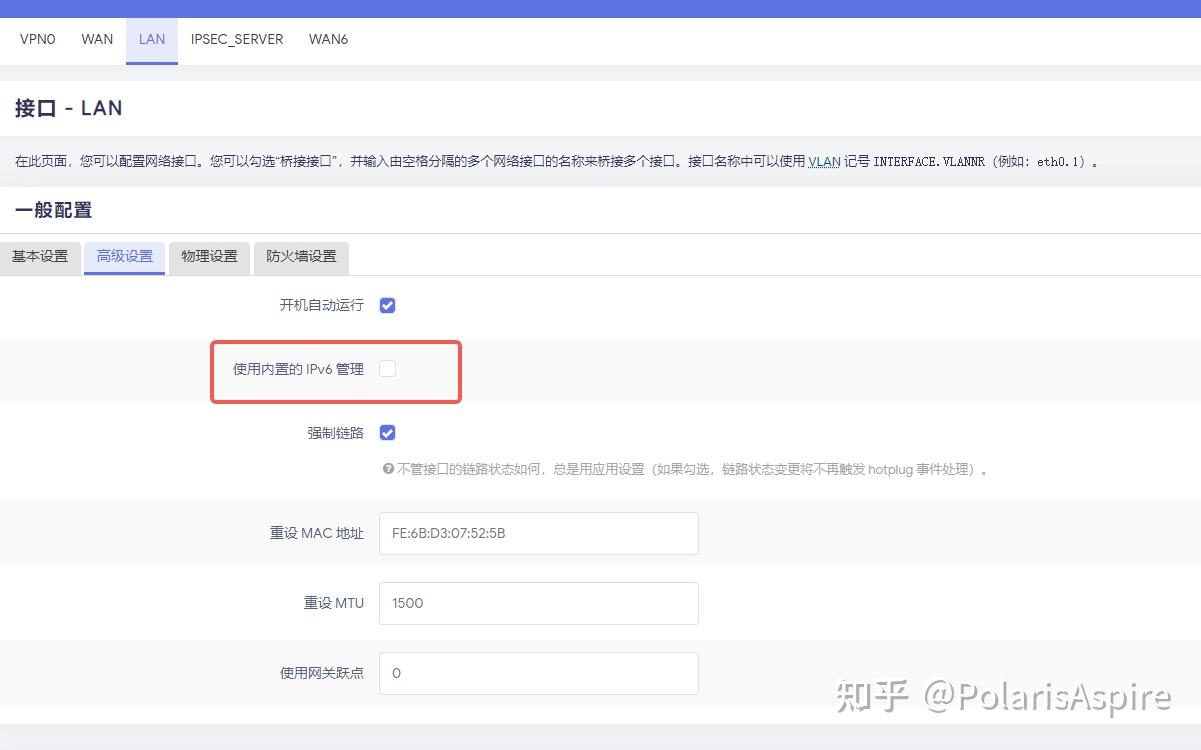

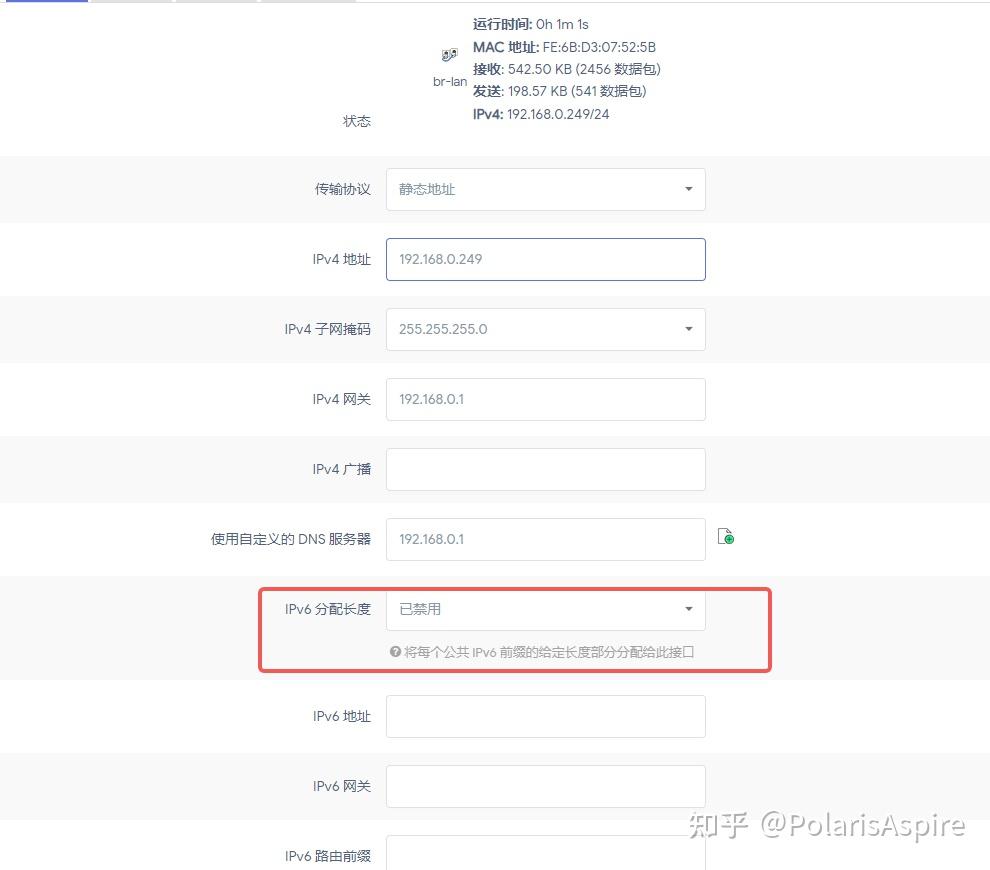

禁用IPv6相关

最后保存应用即可

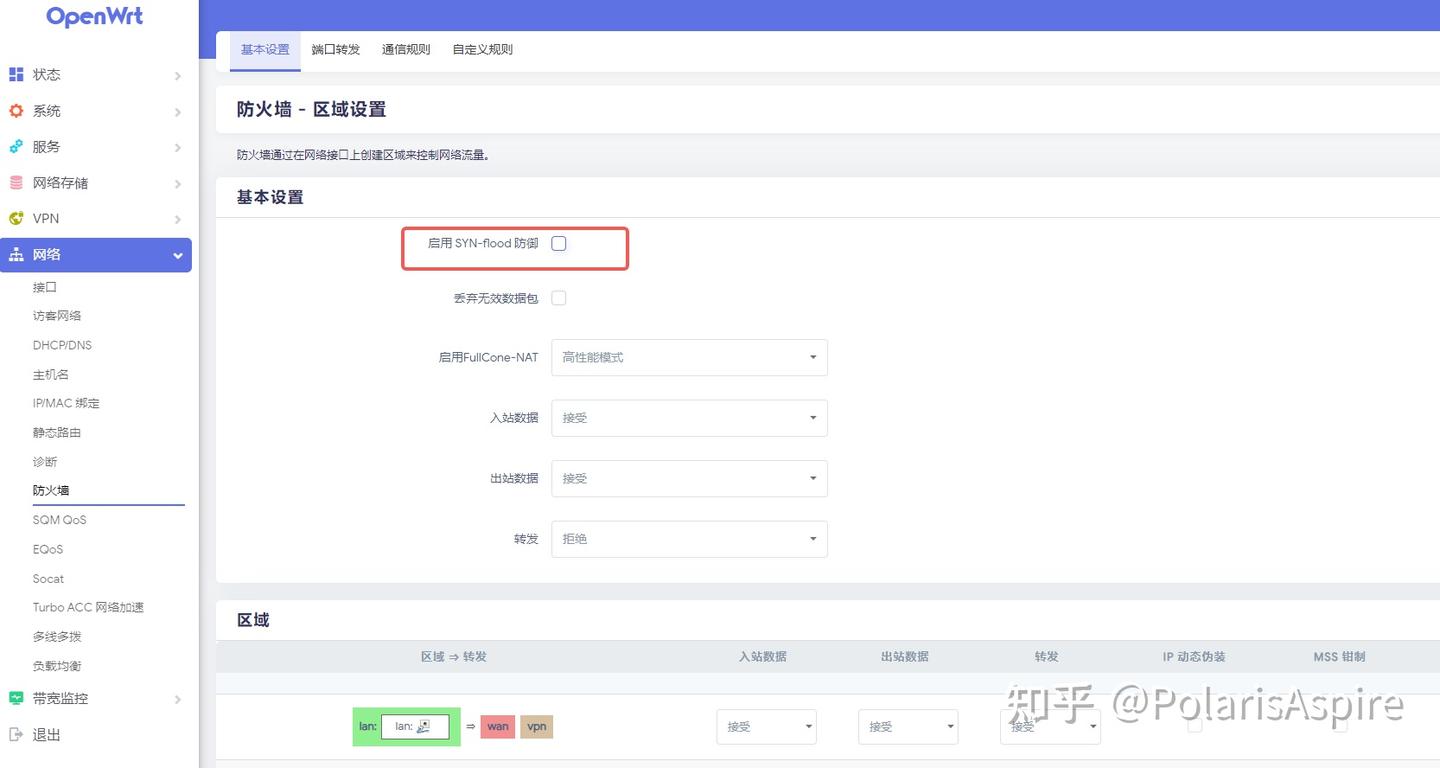

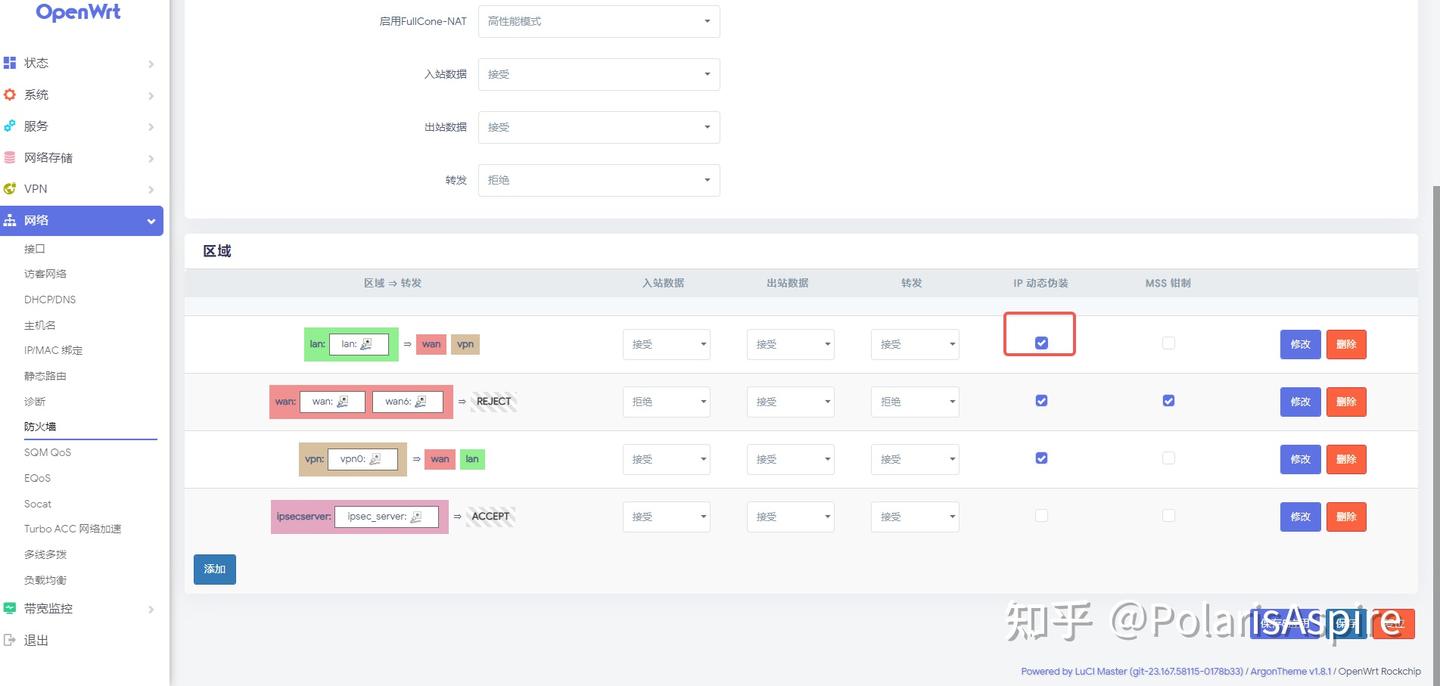

防火墙设置

打开IP动态伪装，不然会经常出问题

这样旁路由基本完成设置了

如何使用旁路由

非侵入式：

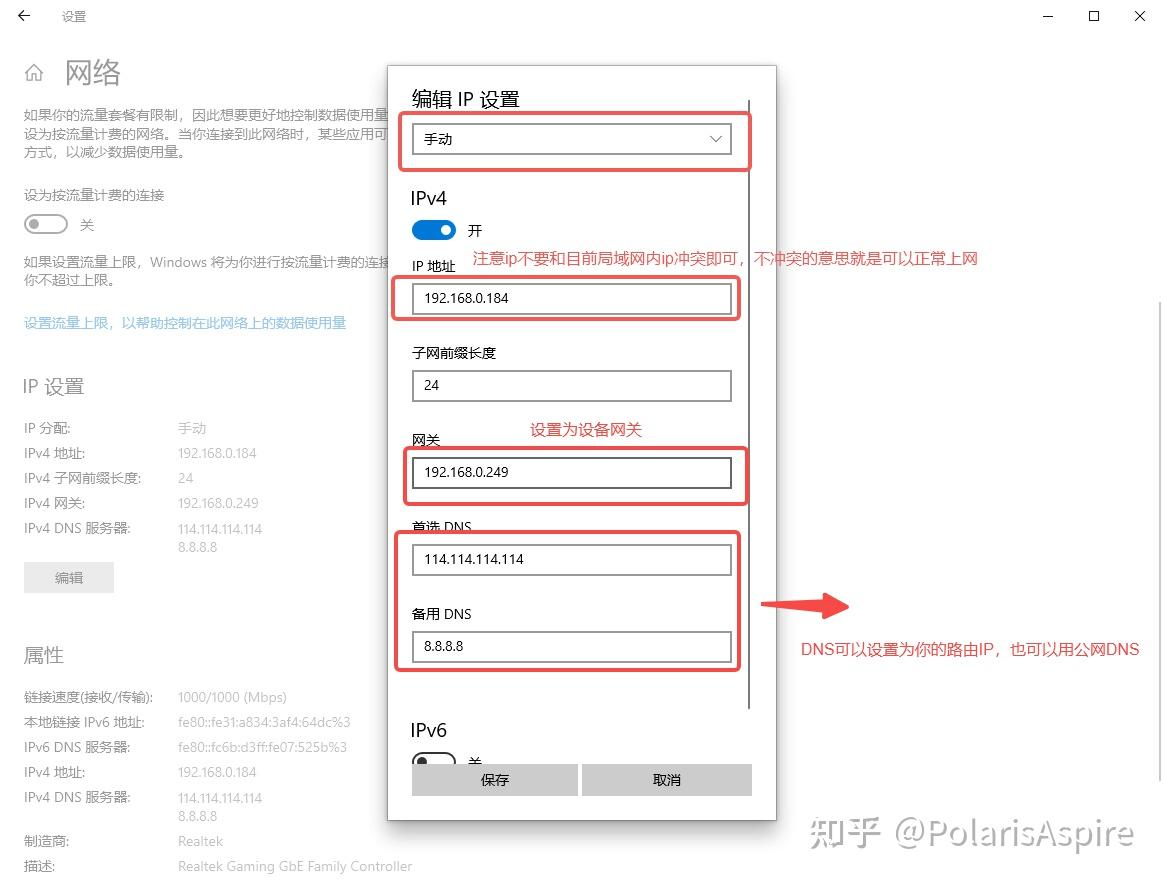

修改网络设置，将网关设置为我们刚刚设置的旁路由地址



其他设备设置都是类似的，将网络设置为手动，然后设置ip、网关等信息即可

优点：

• 非侵入式，现有网络不变
• 设备自行选择是否走旁路由

缺点：

• 每个设备都需要手动设置ip网关和DNS，比较繁琐



侵入式

觉得上面设置太过于繁琐了，不想每次都手动设置网关ip这些

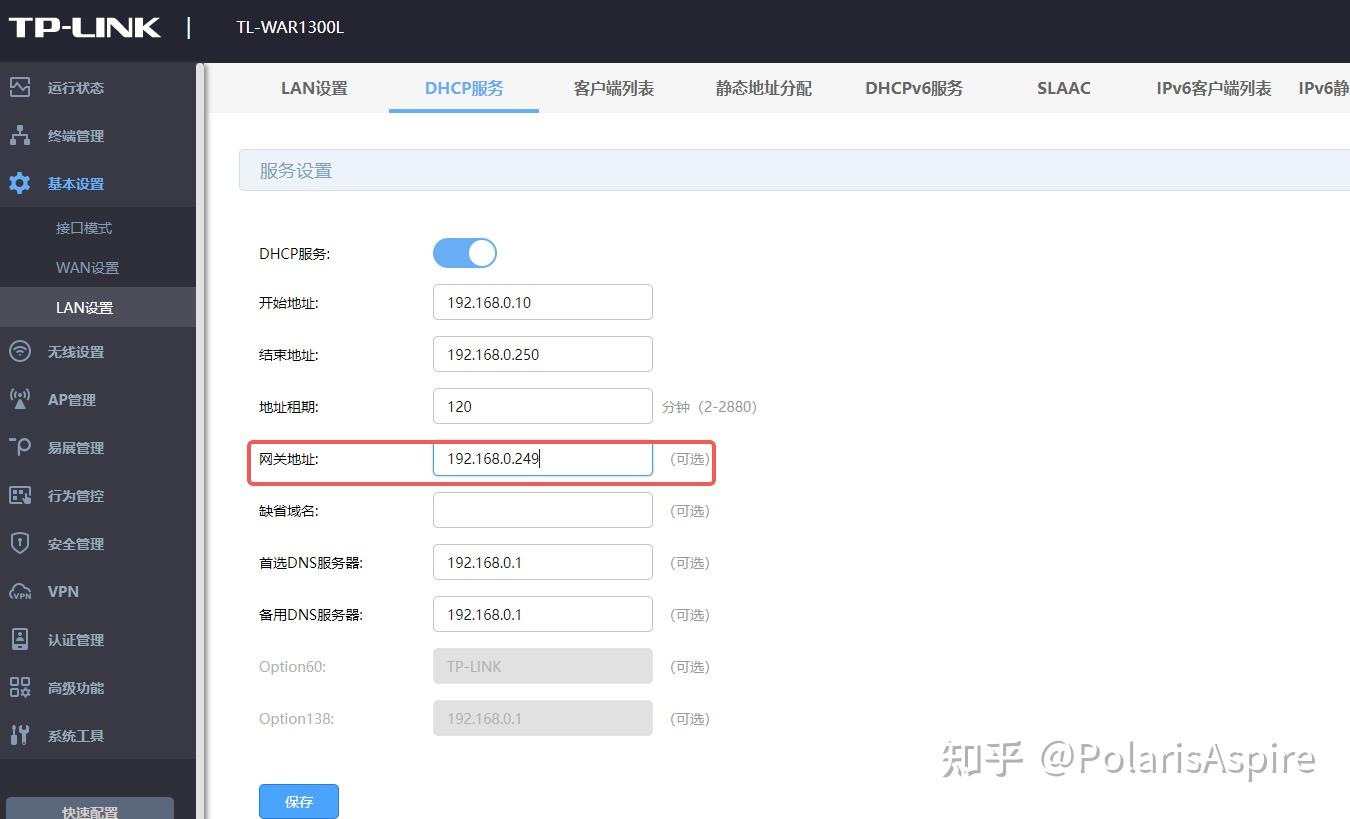

修改主路由网关ip即可

在 LAN设置 → DHCP服务 → 网关地址

优点：

• 其他设备无需做额外设置，操作方便
  缺点：
• 万一软路由坏了，会导致所有设备网络中断
